赛尼减速机助力某光纤设备制造企业放线架高效升级

作为上海一家光纤设备制造企业的传动配套伙伴，上海赛尼传动设备有限公司为其光纤放线架提供 NMRV40-15 铝合金蜗轮蜗杆减速机，以伺服直连的方式驱动放线轴，配合张力闭环实现低张力稳定放线。该客户的设备服务于长飞、中天等国内知名光纤制造上市企业，对传动的稳定性、密封性与批次一致性要求较高，本次配套为该类装备的放线工位提供了一套结构紧凑、可靠性较好的传动选择。

应用背景与工况特点

光纤放线为什么难
光纤带涂覆层后的直径仅 0.25 毫米左右，本身几乎没有弹性余量。放线张力偏大，光纤会被拉伸，影响衰减指标；张力偏小，光纤在盘上松散堆叠、层间滑移，后道工序就绪率随之下降。因此放线架的核心任务不是“把线松出来”，而是让光纤以恒定张力进入下一道工序。

主动放线对传动的要求
主动放线的转速由控制系统给定，摆杆或张力传感器把张力偏差转化为电信号，控制器据此调整伺服转速，再由减速机带动放线轴。信号链上任何一处抖动都会直接体现为张力波动，减速机是环内唯一不能抖的一环。

盘径变化带来的惯量差异
满盘与空盘的转动惯量相差数倍，恒线速下盘径每缩小一圈，对应角速度就要提高。传动部件需要承受全程的转速变化与换向，避免出现爬行、卡滞或间隙累积。

连续生产与柜内集成

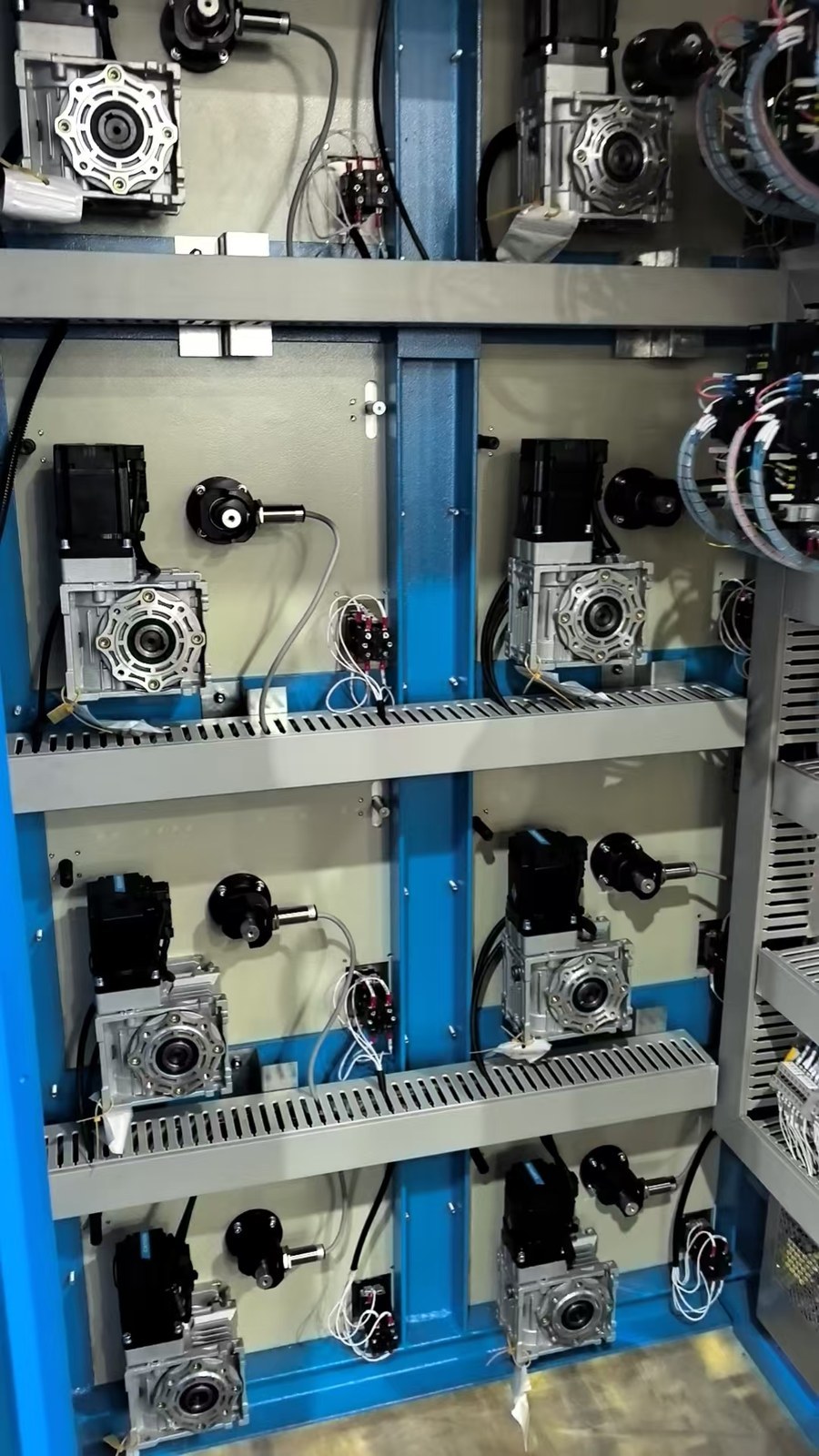

光纤产线通常连续运行，设备制造方更关注密封、润滑周期与批次一致性，而非单台样机数据。同时放线驱动集中在电控柜隔板上多层排布，对减速机的体积、重量与散热提出明确约束。

传动方案与选型考量

NMRV40-15 的适配性
NMRV40 为铝合金蜗轮蜗杆结构，采用 90° 直角传动，减速比 15:1。该结构在柜内扁平空间内轴向占用较小，压铸铝合金箱体重量轻、导热良好，适合分层隔板安装；蜗轮蜗杆的滑动啮合在低速下运行平稳、不易爬行，并具备一定的自锁倾向，有助于断电或急停时抑制放线盘自由下滑。

为什么选择 15:1
减速比需要兼顾调速区间与转矩余量：比值偏小，伺服长期工作在低速段，遇到启动冲击容易过载；比值偏大，换盘、穿线、回抽等辅助动作变慢。以 3000rpm 伺服为例，15:1 对应输出端约 200rpm，既保住了放线所需速度范围，也让电机工作在高效区间。

与行星方案的取舍
行星减速机效率与精度更高，但在本工位上存在两点不便：一是同轴结构轴向较长，与柜内扁平安装面匹配度不高；二是行星无自锁，断电后放线轴易被张力反向拖动，需额外配置制动器或抱闸电机。蜗轮蜗杆以部分效率换取直角布局、自锁倾向与更低的配套成本，在“低转速、中扭矩、重保持”的放线工位上是更均衡的选择。

关键参数与安装形式
本次配套采用法兰直连伺服，空心轴套放线轴，省去联轴器与二次对中；出厂预注合成油，支持多方位安装而无需调整油量，柜内卧装或立装均可；箱体全封闭，可阻隔车间粉尘与油雾。

现场调试与使用要点

惯量匹配需要重新整定
负载惯量折算到电机侧按减速比平方缩小，15:1 时约为原来的 1/225。电机对负载变化更敏感，控制参数需按新减速比重新整定，直接沿用其他机型的增益容易出现低频振荡。

为反向间隙预留控制余量
蜗轮蜗杆为滑动摩擦副，长期使用会有正常磨损间隙。张力环不宜调得过于刚硬，否则间隙会在换向瞬间被放大为张力尖峰。实践中宜让放线轴保持单一方向受力，换向动作交由储线机构缓冲。

柜内散热建议提前设计
多套减速机与驱动器集中在一个柜体内时热负荷叠加，建议在柜门配置轴流风扇、柜体下部预留进风百叶。这并非减速机本身的限制，但温升上升会缩短润滑介质的有效寿命。

空心轴安装的装配要求
空心轴套轴省去了联轴器，但对放线轴的直线度要求更高。轴向有弯曲时，减速机输出端轴承需承受额外径向力，寿命会明显下降，现场问题往往源于装配精度而非产品本体。

配套成效

在该项目配套中，赛尼减速机主要体现为三点适配性：一是直角布局与轻量铝合金箱体，满足了电控柜分层密排的安装条件；二是低速平稳的滑动啮合并具备自锁倾向，放线过程中未出现需要人工干预的松圈与断纤；三是免换油设计与全封闭箱体，降低了车间粉尘环境下的保养频次。

光纤设备行业对传动容错率较低，标准机型能否用对，取决于选型阶段对工况的拆解是否充分。上海赛尼传动在杭州与温州设有生产基地，可提供 CAD、3D 与 PDF 技术支持，并为非标工况提供定制传动方案，帮助光纤光缆装备企业把放线工位的稳定性做实。
