WB系列直交轴传动工业齿轮箱

直交轴传动工业齿轮箱是一种输入轴与输出轴呈垂直布置的工业传动装置，广泛应用于需要动力传输方向改变90°的机械设备中。其核心功能是通过齿轮啮合实现减速、增扭，并在有限空间内优化传动布局。这类齿轮箱常见于自动化生产线、包装机械、输送设备等对安装空间要求较高的场景。

一、结构特点与工作原理
直交轴齿轮箱内部通常采用螺旋锥齿轮、蜗轮蜗杆或准双曲面齿轮等传动方式，以实现轴线垂直的动力传递。箱体多由灰铸铁（如HT250）制造，具备良好的减振和铸造性能；关键部件如齿轮采用高强度合金钢（如20CrMnTi）渗碳淬火处理，硬度可达62HRC，精度等级达6级，确保高承载能力和长寿命。
轴承选用国内知名品牌或进口产品，配合骨架油封密封，有效防止润滑油泄漏和杂质侵入。此外，吸音箱体结构、大表面积散热设计及外置风扇进一步降低温升与噪音，提升运行可靠性。

二、主要类型与传动形式
根据齿轮类型和结构差异，直交轴齿轮箱可分为以下几类：

‌螺旋锥齿轮箱‌：传动效率高、噪音低，适用于中高速、大扭矩场合，常见于冶金、建材等行业。
‌蜗轮蜗杆齿轮箱‌：具有自锁能力、传动平稳、噪声小，但效率较低，适合低速重载、间歇工作的设备，如升降机、输送机。
‌准双曲面齿轮箱‌：结合锥齿轮与蜗杆优点，允许轴线偏移，适用于结构紧凑且需高减速比的场景。

WB或WH系列齿轮箱采用平行轴齿轮箱或直角轴齿轮箱二种结构形式，1-4级传动。合理化之后减少零部件种类，规格产品更加丰富。斜齿轮及伞齿轮均进行了渗碳硬化处理、磨齿工艺，WHB工业齿轮箱不仅能承受很高的扭矩，也拥有良好的散热工具，提高了运行的稳定性。

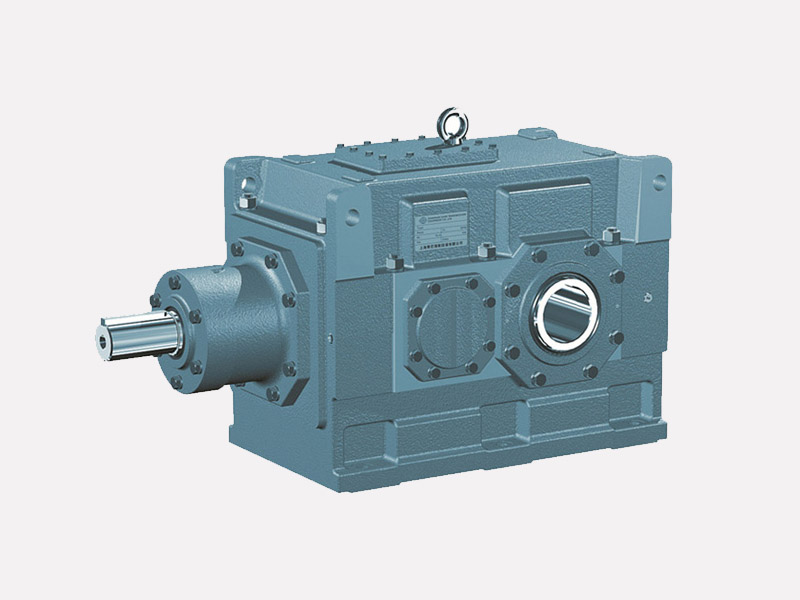

WB系列直交轴传动工业齿轮箱

三、技术参数与选型要点
以B系列直交轴齿轮箱为例，其典型参数如下：
功率范围：2.8kW ~ 3000kW
速比范围：5 ~ 450
输出扭矩：最高可达900kNm
安装方式：支持卧式、立式、摆动底座、扭力臂等多种形式
输入方式：电机法兰连接或轴输入
输出方式：实心轴、空心轴（带键/胀紧盘/花键）、法兰联结等
选型时需综合考虑负载特性、速比需求、安装空间、润滑方式（飞溅润滑或强制油泵润滑）以及热容量匹配，必要时加装冷却风扇或油冷系统。

四、典型应用行业
直交轴齿轮箱因其空间利用率高、传动可靠，被广泛用于多个工业领域：
‌冶金/钢铁‌：辊道、连铸机、高炉布料装置
‌矿山/煤炭‌：破碎机、刮板输送机
‌建材/水泥‌：球磨机、回转窑
‌起重运输‌：起重机、港口岸桥
‌电力/环保‌：风机、水泵、脱硫设备
‌食品/轻工‌：包装线、灌装机，部分型号符合卫生级设计要求
