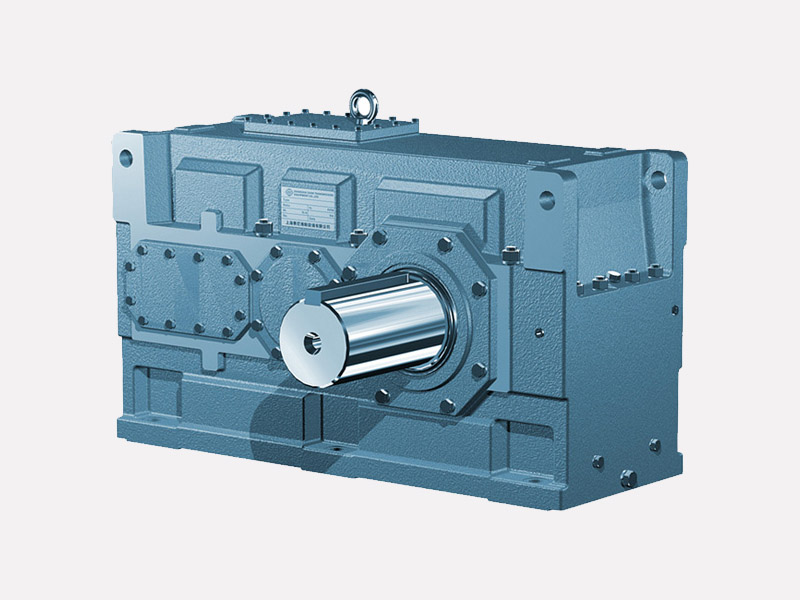

WH系列平行轴传动工业齿轮箱

平行轴传动工业齿轮箱是一种输入轴与输出轴平行但不共线的齿轮传动装置，广泛应用于需要高效、稳定动力传输的工业场景。它通过多级斜齿轮啮合实现减速增扭，具备承载能力强、传动效率高、运行平稳等优势，是自动化生产线、输送设备和重型机械中的核心传动部件。

一、结构组成与工作原理
平行轴齿轮箱的核心由齿轮系统、轴系组件和箱体构成：
齿轮系统‌：采用外啮合渐开线斜齿圆柱齿轮，常见为2–4级传动布局。动力从输入轴进入，经中间轴逐级传递至输出轴，实现转速降低、扭矩放大。由于斜齿轮齿面为线接触，相比直齿轮更平稳，噪音更低。
轴系组件‌：包括输入轴（连接电机）、中间传动轴和输出轴（驱动负载）。输入轴常采用四点接触球轴承与圆柱轴承组合，有效分解轴向与径向载荷。
箱体结构‌：多采用高强度灰铸铁（如HT250）制造，具有良好的刚性和吸振性能。部分型号配备大风扇或温度监控系统，提升散热能力。
其工作原理基于齿轮啮合的速比关系：小齿轮驱动大齿轮时，转速下降，扭矩上升。例如，速比为25的齿轮箱可将1500rpm输入转速降至60rpm，同时将输出扭矩提升至输入的25倍。

二、技术特点与性能优势
‌高效传动‌：单级传动效率≥98%，多级可达94%以上，磨齿精度达6级，噪音低于75dB(A)。
‌高承载能力‌：齿轮采用20CrMnTi合金钢渗碳淬火处理，齿面硬度达58–62HRC，可承受高达900kNm的输出扭矩。
‌紧凑设计‌：通过曲线轴系布置优化空间布局，体积更小，适配狭小安装环境。
‌可靠防护‌：密封结构支持IP55防护等级，适应粉尘、潮湿等恶劣工况；润滑方式包括飞溅润滑和强制油泵润滑，确保长期稳定运行。

WB或WH系列齿轮箱采用平行轴齿轮箱或直角轴齿轮箱二种结构形式，1-4级传动。合理化之后减少零部件种类，规格产品更加丰富。斜齿轮及伞齿轮均进行了渗碳硬化处理、磨齿工艺，WHB工业齿轮箱不仅能承受很高的扭矩，也拥有良好的散热工具，提高了运行的稳定性。

WH系列平行轴传动工业齿轮箱

三、主要类型与常见系列
根据传动级数和结构形式，平行轴齿轮箱可分为以下几类：
‌单级/多级传动‌：速比范围通常为1.25～450，适用于不同减速需求。
‌H系列‌：平行轴结构，支持1–4级传动，输出扭矩2–900kNm，广泛用于冶金、矿山、建材等领域。
‌F系列（SEW）‌：标准平行轴斜齿轮减速机，结构紧凑，适配皮带输送机、自动化产线等长轴驱动系统。
‌S系列‌：模块化设计，支持法兰安装，常用于食品包装、物流分拣等对精度和清洁度要求较高的场景。

四、典型应用场景
‌4.1：通用机械与自动化设备‌
用于带式输送机、螺旋输送机、搅拌机、包装机械等，实现连续、平稳的动力传输。S系列减速器在食品包装线中可确保灌装与输送同步，显著降低故障率。
‌4.2：冶金与矿山领域‌
适配高负载、强振动工况，应用于连铸机、轧钢机送料系统、斗式提升机、球磨机辅助传动等。H系列硬齿面齿轮箱可配合大扭矩输出，满足重型设备需求。
‌4.3：物流与仓储系统‌
在自动化立体仓库、分拣线、堆垛机中发挥关键作用，其高可靠性保障高频次、长时间连续运行。
‌4.4：建材与环保设备‌
用于混凝土搅拌站、风机、水泵、脱硫设备等，SL系列大功率齿轮箱可在恶劣环境中稳定运行。
