光纤放线架减速机怎么选？从张力控制到安装调试的完整思路

光纤放线架看起来只是一个「把光纤盘架起来、让线松出去」的机械件，但在光纤生产线里，它是决定后道工序能否稳定运行的第一道关口。光纤带涂覆层后直径仅约 0.25 毫米，几乎没有弹性余量：张力偏大，光纤被拉伸，衰减指标恶化；张力偏小，光纤在盘上松散堆叠、层间滑移，后续工序的就绪率随之下降。本文从张力控制的基本原理出发，把放线工位对减速机的真实要求拆开讲清楚，并给出一套可落地的选型与调试思路。

一、先搞清放线架在控什么

放线架的五个基本部件

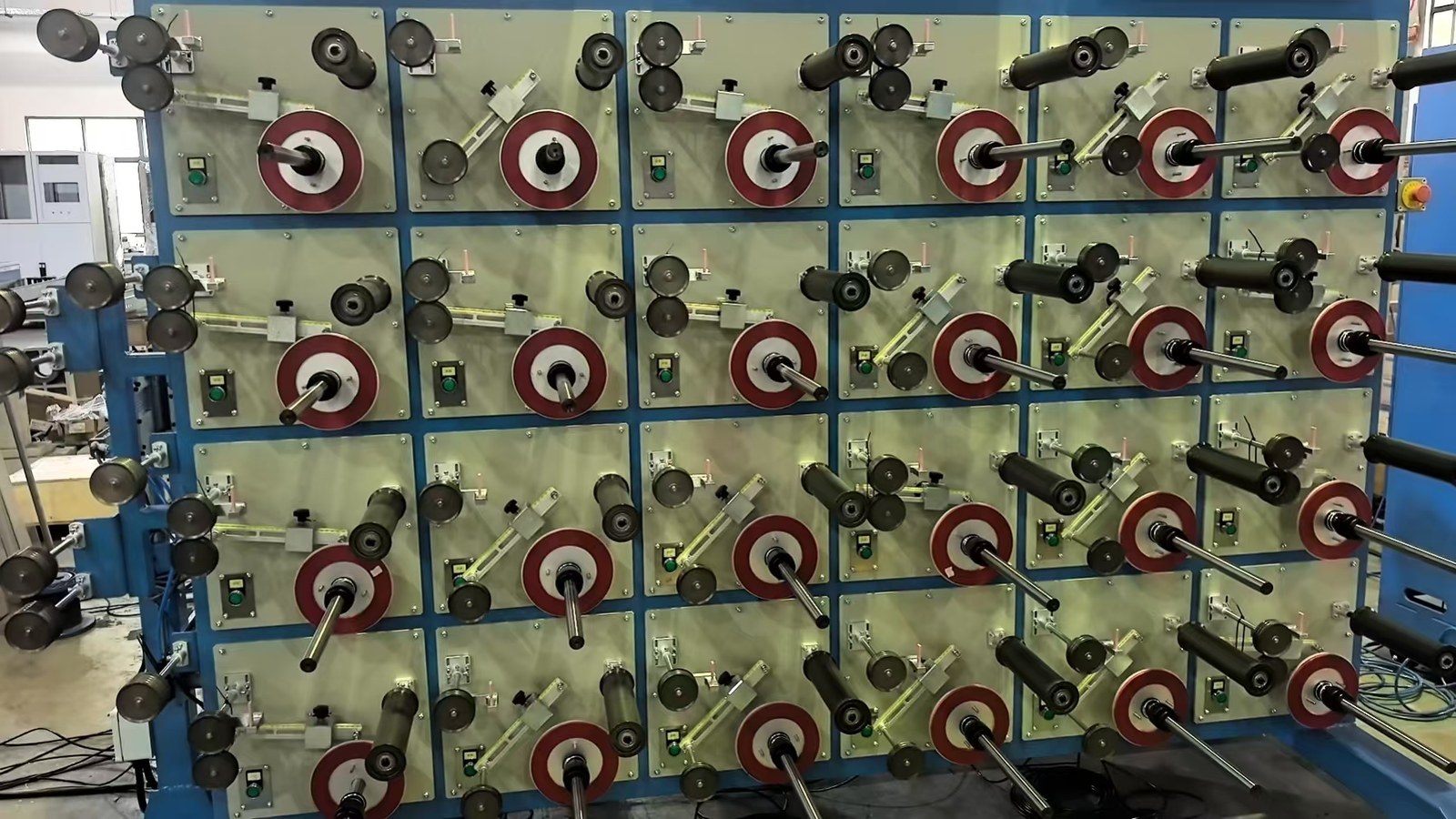

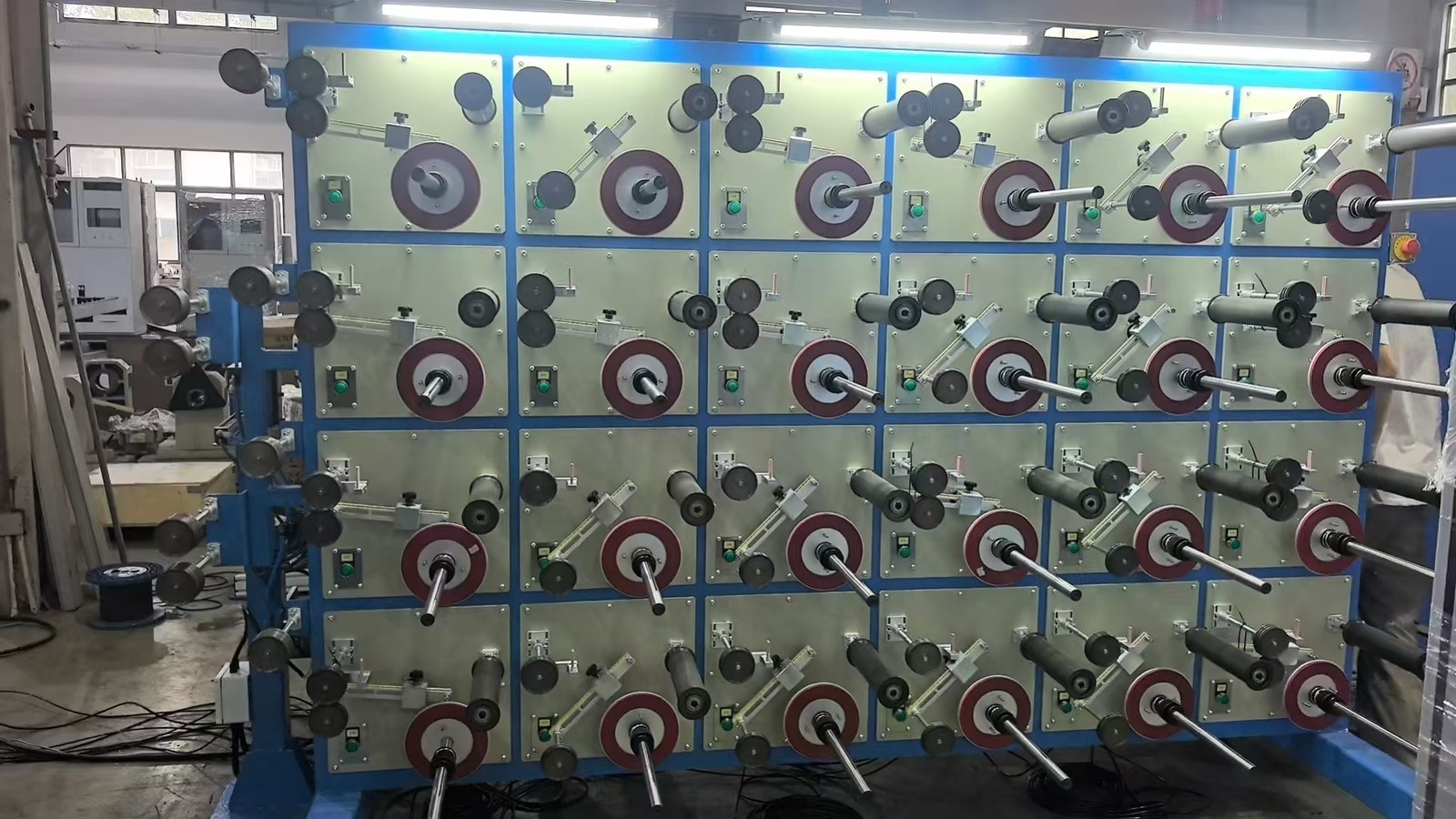

一套完整的主动放线架通常由放线轴与顶紧机构、张力检测（摆杆或张力传感器）、储线机构、排线机构、导轮组五部分组成。它们共同服务于一个目标：让光纤以恒定张力进入下一道工序。其中张力检测负责「感知」，控制与驱动负责「执行」，而减速机正是执行链末端唯一直接承受负载的机械环节。

主动放线与被动放线的分野
被动放线靠后道工序牵引「拉」出光纤，结构简单、成本低，但张力由摩擦阻力决定，盘径一变张力就跟着变，稳定性差。主动放线则让放线轴自带动力，转速由控制系统给定，张力闭环据此实时修正。光纤行业如今基本采用主动放线，原因很直接——光纤太细，被动拉扯的代价太大。

为什么盘径变化是个麻烦事
满盘与空盘的转动惯量相差数倍；恒线速运行下，盘径每缩小一圈，对应的角速度就要提高。这意味着传动部件在整个换盘周期内都要承受转速上升与惯量下降的双重变化，任何爬行、卡滞或间隙累积都会被张力环放大成可见的波动。

二、放线工位对减速机的四个硬要求

要求一：张力环里唯一不能抖的一环
主动放线靠的不是「转得慢」，而是「转得准」。摆杆把张力偏差转成电信号，控制器算出新的转速指令给伺服，伺服经减速机带动放线轴——信号链上任何一处抖动，最终都体现为光纤上的张力波动。因此减速机的回程间隙、传动平稳性与低速脉动特性，比单纯的扭矩参数更关键。

要求二：断电与急停时的保持能力
放线轴一旦失速，光纤就会在盘上松圈，重新理线往往要几十分钟停机。水平或倾斜安装的放线工位尤其需要「不供电也不自由下溜」的能力。这一点常被简化成「选带自锁的蜗轮蜗杆」，但自锁依赖摩擦角，受润滑、温升、振动影响，不能当安全功能用——要求绝对保持时仍应配抱闸电机或独立制动器。

要求三：能塞进电控柜的体积与重量

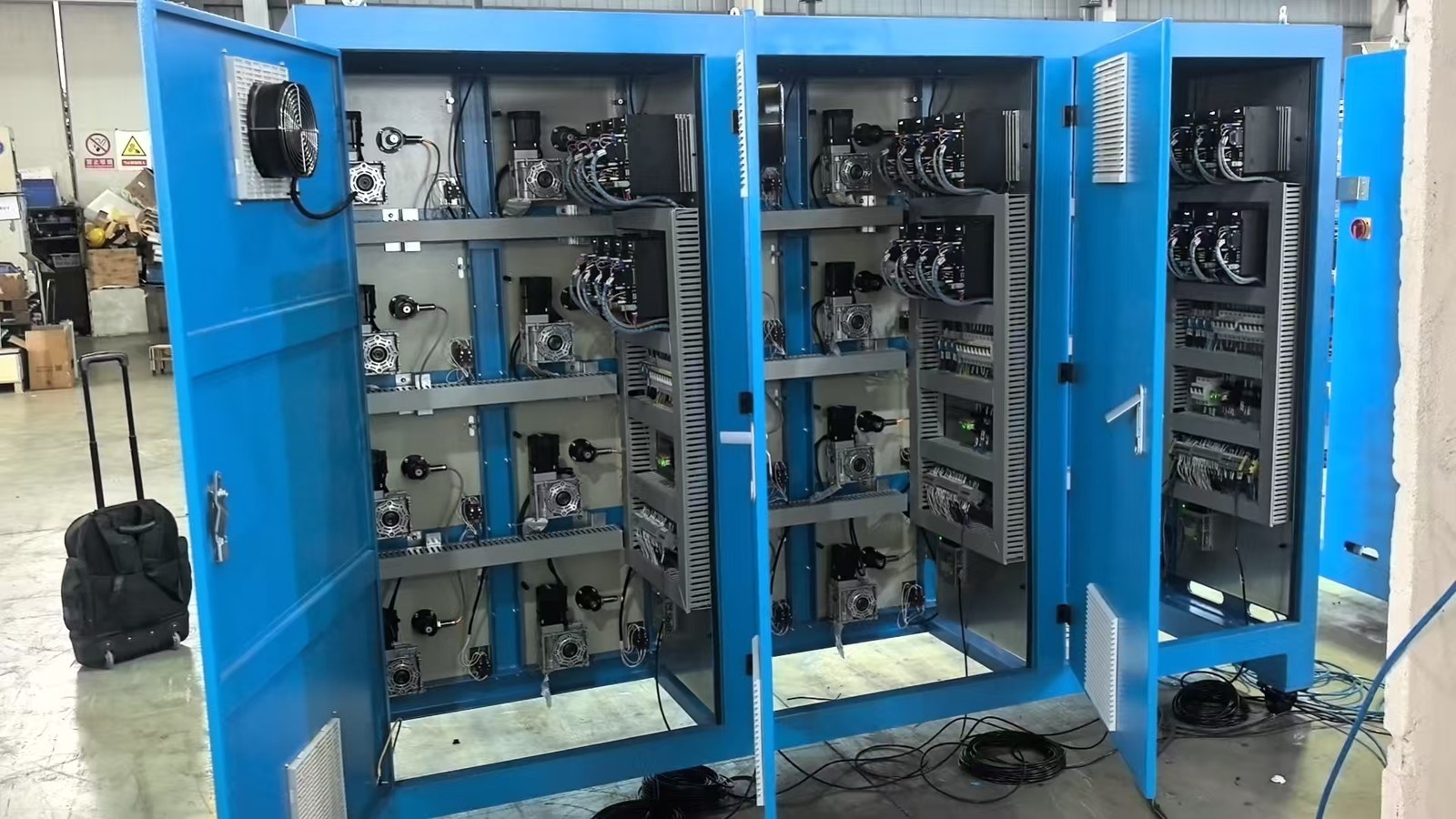

放线架本体的空间通常很紧张，绝大多数驱动单元会集中到电控柜里分层排布：一层隔板上并排安装减速机、伺服与驱动器，多工位就是多组重复。这时三个约束同时成立——体积要小、重量要轻（隔板承重有限）、散热要好。压铸铝合金箱体在这里不是「轻量化卖点」，而是「装得进去」的前提。

要求四：连续生产下的密封与免维护
光纤产线以连续运行为常态，设备制造方最怕的不是坏，而是坏在客户车间里、坏在验收期。选减速机时更应关注密封等级、润滑周期与批次一致性，而不是单台样机的实验室数据。全封闭箱体加出厂预注长效润滑脂/油，能显著降低现场保养频次。

三、方案思路：为什么放线工位常用蜗轮蜗杆

NMRV40-15 的结构逻辑
NMRV40 属于铝合金蜗轮蜗杆减速机，40 指中心距 40 毫米，15 指 15:1 的减速比。蜗轮蜗杆天然具备三个对放线工位友好的属性：一是 90° 直角传动，输出轴与输入轴垂直，在柜内扁平空间里轴向占用小；二是滑动啮合，低速运行平稳、不易爬行；三是具备自锁倾向，有助于断电时抑制放线盘自由下滑。

减速比怎么定：15:1 的取舍
减速比是两头受挤的区间。比值偏小，伺服长期工作在低速段，遇到放线盘启动冲击容易报过载；比值偏大，换盘、穿线、回抽这些辅助动作会明显变慢，操作工能直接感知。以 3000rpm 伺服为例，15:1 对应输出端约 200rpm，既保住了放线所需的速度范围，又让电机工作在高效区间。

为什么常常不选行星
精密行星的效率与精度确实更高，但在放线工位上常有两处不占优：一是安装形态——柜内隔板给的是扁平安装面，行星同轴结构在轴向上更长；二是保持需求——行星没有自锁，断电后放线轴会随张力反向拖动，需要额外配置制动器或抱闸电机，成本与故障点都会增加。蜗轮蜗杆用一部分效率，换来直角布局、自锁倾向与更低的配套成本，在「低转速、中扭矩、重保持」的工位上是更均衡的选择。

安装形式与配套细节
放线工位常见的组合是：伺服电机经输入法兰直连减速机，输出采用空心轴直接套放线轴，省去联轴器与二次对中；箱体支持多方位安装而无需调整油量，柜内卧装或立装均可；输入法兰模块化，换电机型号不必更换减速机本体。

四、现场调试：调的是参数，不是机器

惯量匹配要算，不能靠试
减速机把负载惯量折算到电机侧时是按减速比的平方缩小的。15:1 意味着折算后惯量约为原来的1/225，电机对负载变化更敏感——好处是响应快，代价是控制参数必须按新减速比重新整定。沿用其他减速比机型的增益，很容易出现低频振荡。

为反向间隙预留控制余量
蜗轮蜗杆是滑动摩擦副，长期使用后会有正常磨损间隙。张力环不宜调得过于刚硬，否则间隙会在换向瞬间被放大为张力尖峰。实践中的做法是让放线轴始终保持单一方向受力，把换向动作交给储线机构去缓冲吸收。

柜内散热要提前设计
多套减速机与驱动器集中在一个柜内时热负荷是叠加的。建议在柜门配置轴流风扇、柜体下部预留进风百叶。这并非减速机本身的限制，但温升上升会缩短润滑介质的有效寿命，直接影响长期一致性。

空心轴安装的对中要求
空心轴套轴省掉了联轴器，但对放线轴的直线度要求更高。轴向有弯曲时，减速机输出端轴承要额外承受径向力，寿命会明显下降。很多现场问题最后追到的是「装配精度」，而不是减速机本体。

五、选型自查清单

整理成一张表，选型阶段把每一项都问一遍，比事后在客户现场排查要便宜得多。尤其是「保持需求」和「安装空间」两项，很多返工并不是减速机性能不够，而是当初没有把这两个条件说清楚。
