NMRV40 减速机参数怎么看：中心距、减速比、空心轴与安装方位

结论先说：NMRV40-15 这个型号里，40 指蜗轮蜗杆的中心距 40 毫米，15 指减速比 15:1，NMRV 表示铝合金方箱蜗轮蜗杆减速机。中心距决定承载能力档位，减速比决定输出转速与扭矩放大倍数。

选购时最容易出错的地方不是看不懂型号，而是把「中心距」当成「输出轴直径」，或者拿减速比直接当扭矩倍数用。下面逐项拆开。

一、型号怎么拆：NMRV40-15 的四个信息

NMRV 是系列代号：N 表示方箱型，M 表示铝合金压铸箱体，RV 表示蜗轮蜗杆结构。不同厂家的字母顺序略有差异，但核心含义一致。

40 是中心距，即蜗杆轴线与蜗轮轴线之间的距离，单位毫米。它是最关键的承载能力标识——中心距越大，蜗轮直径越大，可传递的扭矩越高。NMRV 系列通常以 25/30/40/50/63/75/90/110 这样的档位排列，40 属于中小规格，适合中小扭矩的传动场合。

15 是减速比。单级蜗轮蜗杆的速比由蜗杆头数与蜗轮齿数之比决定，常见档位有 5、7.5、10、15、20、25、40、50、60、80、100 等。15:1 属于中低速档，在 3000rpm 输入下对应输出约 200rpm。

二、中心距不等于轴径：三个尺寸必须分开看

这是选型时最高频的误解。减速机上有三个容易被混为一谈的尺寸：

空心轴孔径与输入法兰这两个数值必须以厂家样本为准，不能用中心距推算。同一中心距的机型，不同厂家、不同输出形式的空心轴孔径会不一样；伺服配套还需核对法兰孔距、止口直径与轴伸长度三项。

三、减速比怎么用：扭矩不是简单相乘

很多人按「输出扭矩 = 输入扭矩 × 减速比」估算，这在静态下接近成立，但实际选型必须引入两个修正：效率与安全系数。

蜗轮蜗杆因滑动摩擦存在效率损失，输出扭矩应乘以效率值；同时按工况引入安全系数，连续运转、有冲击、频繁启停的场合应取更保守的系数。工程上常用的做法是先算额定转矩需求，再按负荷类型乘安全系数，最后与样本的额定输出扭矩表比对——而不是反过来用减速比硬乘。

另外，蜗轮蜗杆的许用输出扭矩随输入转速变化。同一台减速机在低速输入与高速输入下的许用值不同，选型时必须按实际工作转速查表，不能用最高转速那一栏的数值。

四、安装方位：为什么可以任意装

铝合金蜗轮蜗杆减速机的一个实用特性是支持多方位安装，卧装、立装、侧装通常都不需要调整油量。原因是这类机型出厂时按全封闭结构预注润滑脂或合成油，润滑方式不依赖油池液位。

这一点在柜内集成时价值很大：同一批减速机要装在不同层的隔板上，有的卧装有的立装，如果每台都要按方位核油位，装配与售后都会变复杂。

但要注意：任意方位安装不等于任意角度都能散热。蜗轮蜗杆的发热集中在啮合区，如果安装方位导致散热面被遮挡或紧贴隔板，温升会明显上升，需要预留通风间隙或加装风扇。

五、哪些参数一定要向厂家索取

下面这张清单是我建议在询价阶段就要到的内容，少一项都可能在做方案时卡住：

如果厂家能同时给出同类工况的应用案例，可信度会更高一档——样本参数只能证明产品合格，应用案例才能证明它在这个工位上站得住。

六、从柜内照片读出的三个装配细节

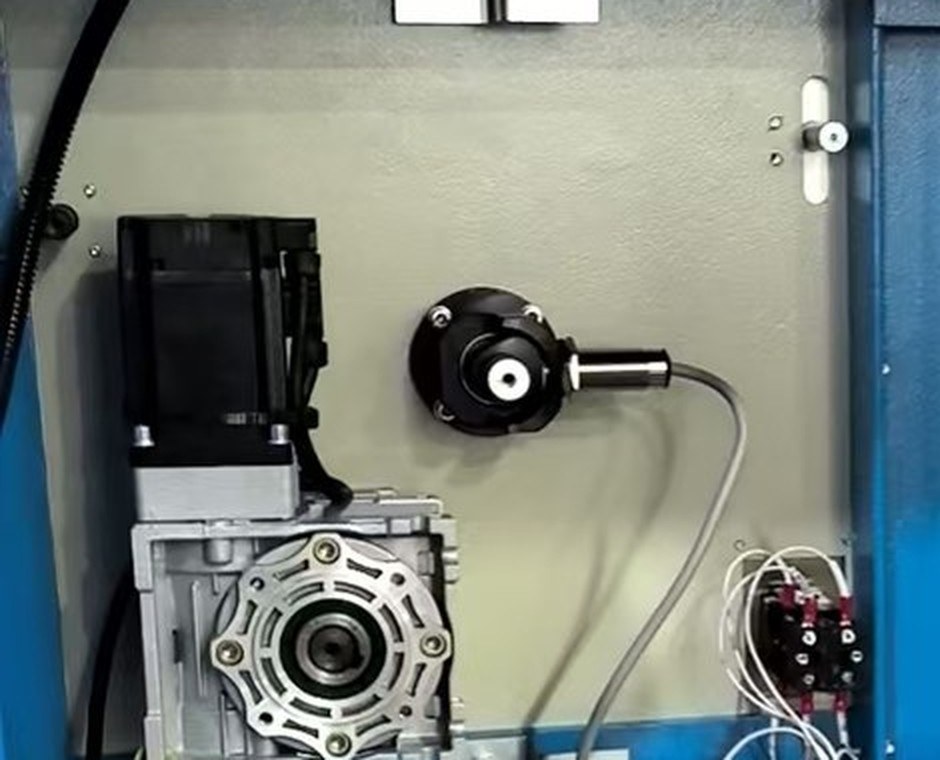

看一台已经装好的减速机，比看样本更能理解参数的实际含义。以光纤放线架电控柜内的实装为例，有三处值得注意：

其一，伺服与减速机的对接面是输入法兰。照片里伺服直接在减速机上方，中间没有联轴器与过渡板，这说明输入法兰的孔位、止口直径与轴伸长度三项全部对上了。只要其中一项不符，就必须加转接板，整体长度会立刻增加。

其二，输出端是可拆的输出法兰盖。中间那圈带螺栓孔的圆形法兰盖说明输出侧采用了法兰安装形式，空心轴藏在法兰盖内部。这种结构的好处是：换放线轴时不必拆整个减速机，松开法兰盖即可，检修窗口很短。

其三，输入侧与输出侧成 90 度。这是最直观的结构特征——伺服在左侧竖装，输出端朝向柜内。正因为这个直角，减速机才能贴着柜壁、不占进深。

七、常见问题

问：NMRV40 和 NMRV050 有什么区别？
答：主要是中心距档位不同，050 的中心距更大、承载能力更高，外形尺寸也更大。选型应先按扭矩需求定档位，再校核安装空间。

问：减速比 15 和 20 怎么选？
答：看输出转速需求。以 3000rpm 伺服为例，15:1 输出约 200rpm，20:1 输出约 150rpm。速度够用就选较小的比值，可保留更多调速余量。

问：空心轴能不能直接套在光轴上？
答：可以，但对轴的直线度与配合公差要求更高。轴有弯曲时，减速机输出端轴承要额外承受径向力，寿命会明显下降。

关于该机型在放线工位上的具体用法，可参见光纤放线架减速机选型与调试指南。
